Datenlogger EMU M-Center

EMU M-Center

EMU M-Center

M-Bus Datenlogger mit integriertem Web-Server
Internet of things und Industrie 4.0 ready
MQTT, BACnet IP, OPC UA und API

Made in Switzerland

Flexibel und erweiterbar

Die komplette Konfiguration des M-Center erfolgt über eine ansprechende, einfach gehaltene Bedienoberfläche und kann mit jedem gängigen Webbrowser (HTML5) durchgeführt werden.

M-Bus to BACnet IP Gateway

Zusätzlich bietet sich das M-Center als eine ideale Systemkomponente für die Integration in ein BACnet IP-Netzwerk an. Sobald ein M-Bus Zähler am M-Center eingelesen wurde, kann er sofort über die BACnet IP ausgelesen werden. Das M-Center sowie die registrierten M-Bus Teilnehmer werden als eigene Device-Objekte mit einer statischen Auflistung von Analog Input Objekten (M-Bus Messwerte) erkannt. Die Integration in ein übergeordnetes BACnet IP System ist nahezu konfigurationsfrei realisierbar.

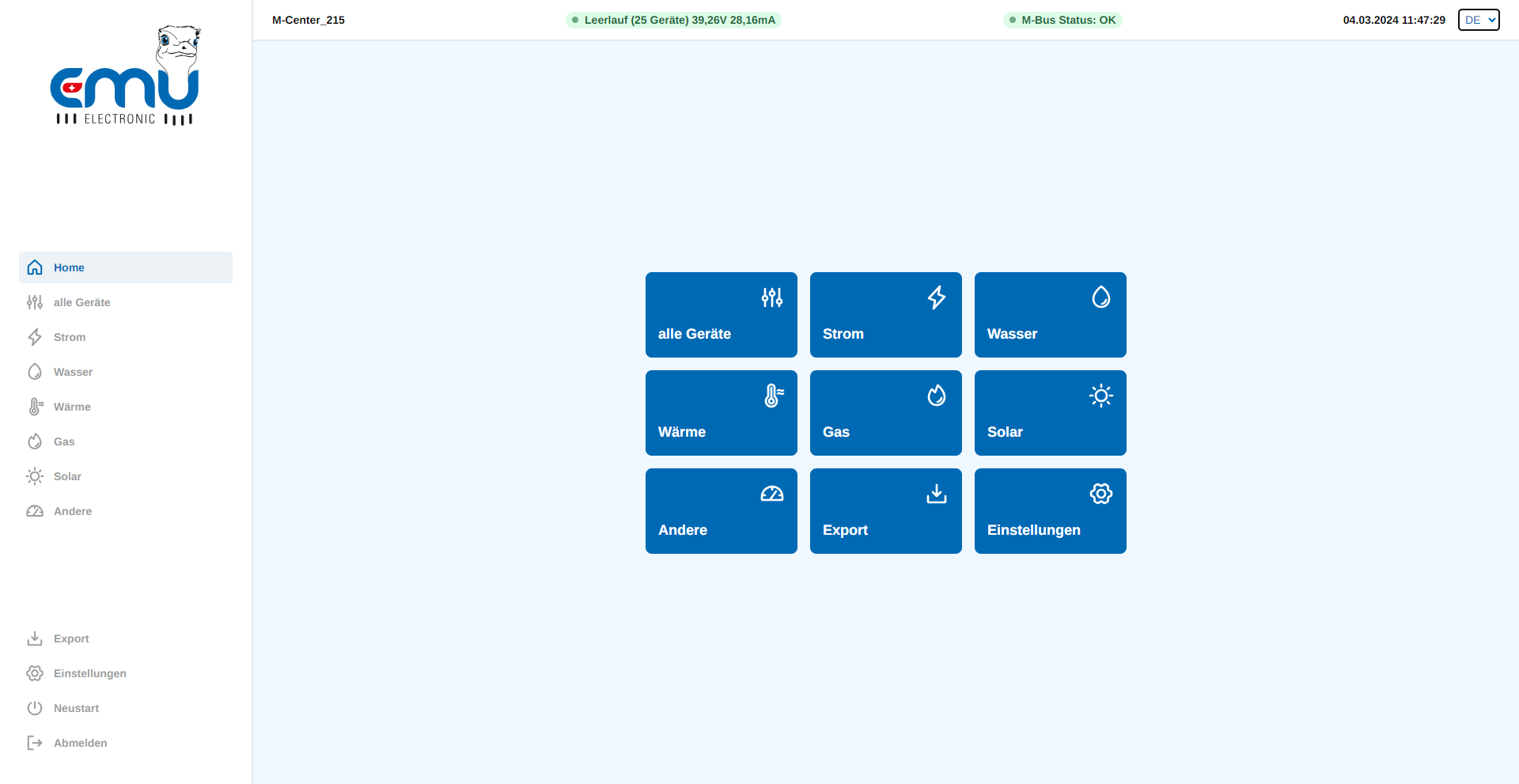

Allgemeine Menüführung

Allgemeine Menüführung

  • Startseite mit benutzerfreundlicher Gruppierung
  • Übersicht aller Zähler
  • Konfiguration der Zähler und Datenlogger
  • Backup und Datenexport

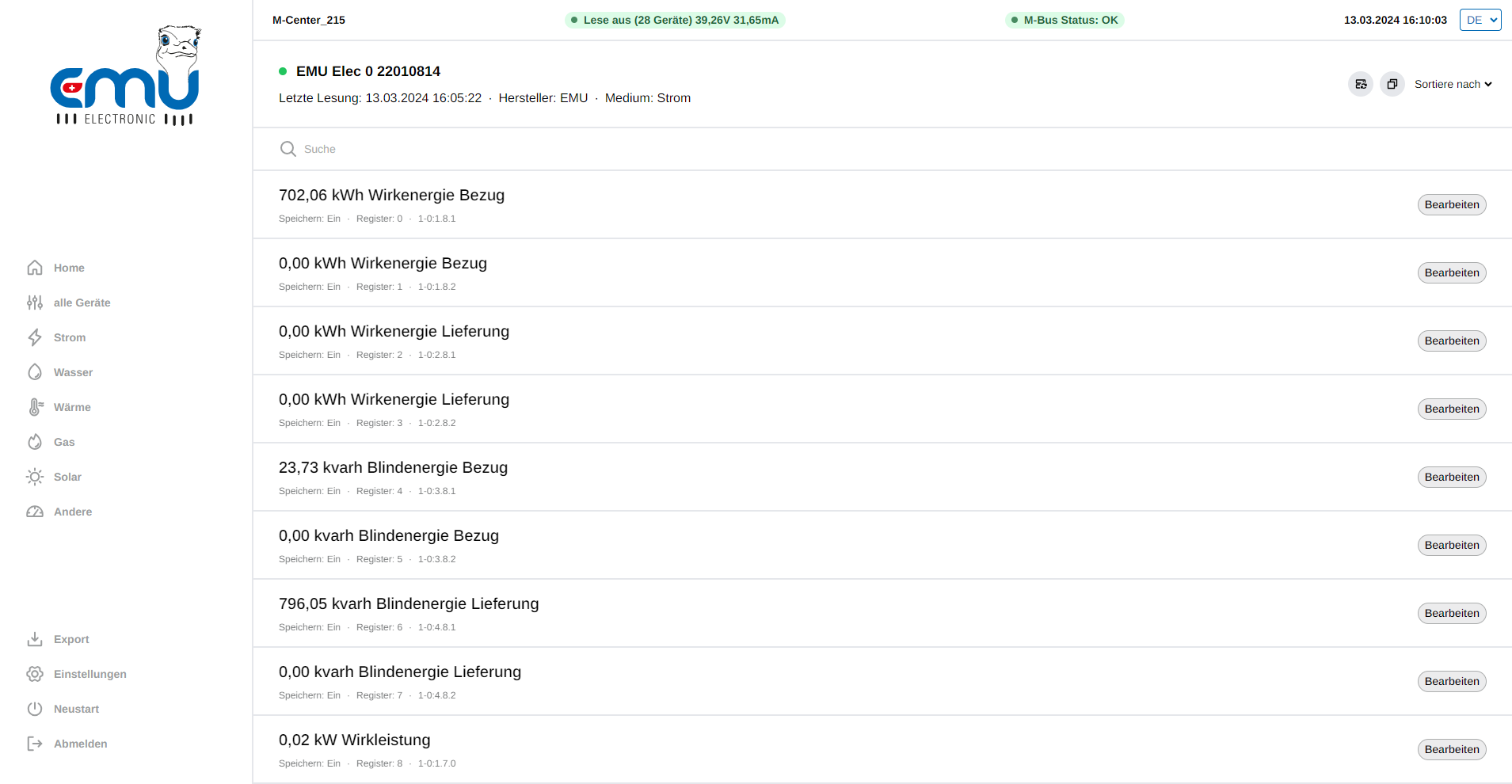

Momentante und Historische Messwerte

Momentante und Historische Messwerte

  • Identifikation des Zählers mit Name, Kostenstelle und Standort
  • Messwerte der letzten Auslesung
  • Letzte Auslesung an bestimmten Datum z.B. Ende Monat

Momentante und Historische Messwerte

Allgemeine Menüführung

M-Bus Datenlogger Produktion in der Schweiz

M-Bus Datenlogger Made in Switzerland? Ja, das ist möglich!

EMU Electronic hält am Werk- und Denkplatz Schweiz fest. Die Bestückung der Platinen erfolgt nur 16km entfernt  von unserem Werk in Baar ZG. Bei uns im Werk werden die M-Bus Datenlogger zusammengebaut, geprüft und bei Bedarf kundenspezifisch konfiguriert.

Inbetriebnahme

Inbetriebnahme

Das M-Center mit integriertem Hochleistungspegelwandler ermöglicht eine rasche Konfiguration und Inbetriebnahme.
Die automatisierte Auslesung von bis zu 250 Zählern garantiert eine fehlerfreie und kontinuierliche Datenerfassung zur späteren Analyse und Abrechnung.

  • Automatisierte Zählersuche
  • Unterstützung von M-Bus Primär- und Sekundäradresse
  • 300 bis 9600 möglich, empfohlen 2400 Baud

Anbindung an Energiemanagement nach ISO 50001

Anbindung an Energiemanagement nach
ISO 50001

Als offenes und ganzheitliches Energiemanagementsystem werden sämtliche Energiezähler mit der M-Bus Schnittstelle nach EN 13757-2, -3 ausgelesen. Bei Bedarf können individuelle Gerätetreiber auf dem EMU M-Center erstellt, exportiert und auf weitere M-Center übertragen werden. Selbstverständlich werden alle verfügbaren Messwerte archiviert und an das übergeordnete Energie Management System übertragen.

Alarme

Alarme

Fehlgeschlagene Zählerauslesung
Auswertung M-Bus Error-Flag
Überwachung Kommunikation zu Drittsystemen
Relaisausgänge für Alarmsystem

Investitionsschutz

Investitionsschutz

Durch die offene Kommunikation und Gateway-Funktionen
können unsere Energiezähler und Datenlogger mit
Systemen unterschiedlicher Hersteller kommunizieren.
Dadurch bleiben Ihre Hardware und Installations-Investitionen geschützt.

Hard- und Software

Hard- und Software

Hochleistungs M-Bus Pegelwandler integriert
Modulare Softwarearchitektur
M-Bus Kurzschluss- und Überstromüberwachung

Integration in bestehende Systeme

Integration in bestehende Systeme

M-Bus to BACnet IP
M-Bus to OPC UA
Datenexport der Messdaten als .CSV und .JSON
(s)FTP Upload
API

Artikelnummer Bezeichnung 210.000.00 EMU M-Center
210.020.01 M-Center | M-Bus Lizenzerweiterung 20 auf 60 M-Bus Devices
210.020.02 M-Center | M-Bus Lizenzerweiterung 20 auf 120 M-Bus Devices
210.020.03 M-Center | M-Bus Lizenzerweiterung 20 auf 250 M-Bus Devices
